安科瑞电气火灾监控系统

归属类别:行业资讯 发布时间:2017-05-17

 1 概述

  Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾探测器等现场设备信号,以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域,对分散在建筑内的探测器进行遥测、遥调、遥控、遥信,方便实现监控与管理。

  Acrel-6000电气火灾监控系统由电气火灾监控后台、ARCM系列漏电流探测器和配套附件组成。系统各设备之间均采用总线(双绞线)进行连接,施工布线简单方便。

  2 组网方案

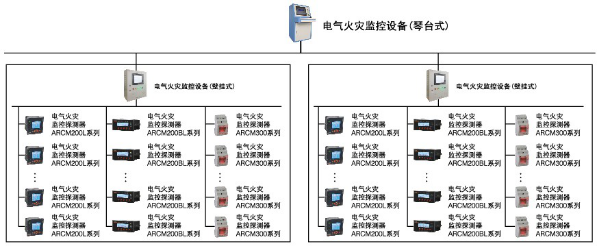

  2.1 大型建筑群组网方案

  大型建筑群,楼层高,多栋楼体分散。采用琴台式电气火灾监控设备+壁挂式电气火灾监控设备+电气火灾监控探测器三层结构组网模式,便于区域化管理,采用RS-485网络通信,以太网通信,以太网通信,满足了通信实时性高的要求。

琴台式电气火灾监控系统,柜体式电气火灾监控后台

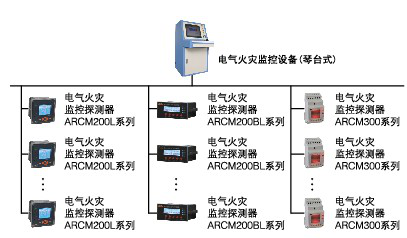

  2.2 大型单体建筑组网方案

  大型单体建筑,采用Acrel-6000/Q电气火灾监控设备+电气火灾监控探测器两层建构组网模式,检测管理功能全面,性价比高,采用RS-485网络,通信介质采用屏蔽双绞线,满足了通信实时性高的要求。

 漏电流探测系统,剩余电流监测系统

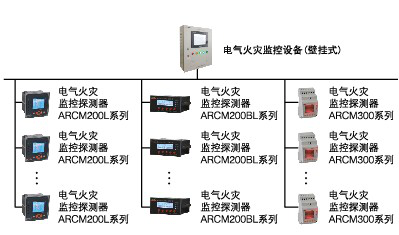

  2.3 中小型建筑组网方案

  中小型单体建筑,采用Acrel-6000/B电气火灾监控设备+电气火灾监控探测器两层结构组网模式,造价经济,性价比高,采用RS-485网络,满足了通信实时性高的要求。

漏电流电气火灾监控系统

  3  适用环境

  · 工作温度:-10℃~+55℃

  · 储存温度:-20℃~+70℃

  · 相对湿度:≤95%不结露

  · 海拔高度:≤2500m

  · 污染等级:Ⅲ级,安装类别:Ⅲ级

  4  系统功能

  4.1 监控报警

  · 被监控回路开关的实时状态:分闸/合闸

  · 剩余电流型故障:故障单元属性(部位、探测器型号)

  · 联动输入:1路无源触点

  · 监控报警响应时间:≤30s

  · 监控报警声信号:手动消除,当再次有报警信号输入时,能再次启动

  · 监控报警光信号:红色LED指示灯

  4.2 故障报警

  · 监控设备与探测器之间的连接线断路、短路

  · 监控设备主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)

  · 当监控设备出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号

  · 故障报警响应时间:≤100s

  · 故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动

  · 故障报警光信号:黄色LED指示灯

  · 故障期间,非故障回路的正常工作不受影响

  4.3 控制输出

  · 对个别或全部被监控单元的分闸、合闸进行遥控操作

  · 报警控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A

  · 控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A

  4.4 自检

  · 连接检查:通信线路的断路、短路

  · 设备自检:手动检查或系统自检

  · 自检耗时:≤60s

  4.5 报警记录

  · 报警类型:故障事件类型、发生时间、故障描述

  · 报警事件查询:根据记录日期、故障类型等条件查询

  · 报警记录打印:存储、查询及打印报警记录(选配)

  4.6 操作分级

  · 日常值班级:可进入软件界面查看实时监测情况、消除报警声音和查询报警记录

  · 监控操作级:可操作除针对系统本身的信息维护外的其他操作

  · 系统管理级:可操作系统的任何一个功能模块

  5 技术指标

  5.1 工作电源

  · 主电源:AC220V 50Hz(允许85%~110%范围内变化)

  · 备用电源:主电源低电压或停电时,维持监控设备工作时间≥4h

  5.2 工作制和传输方式

  24小时工作制,Modbus-RTU通信协议,RS485半双工总线方式,传输距离1km(可通过中继器延长通讯传输距离)。

  5.3 主要参数及组成部件

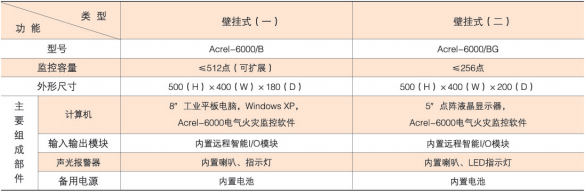

  电气火灾监控系统的监控设备有柜体式、琴台式及壁挂式,其主要功能及组成部件见下表。

电气火灾监控主机

  5.4 监控后台图片

壁挂式电气火灾监控后台

  6 探测器

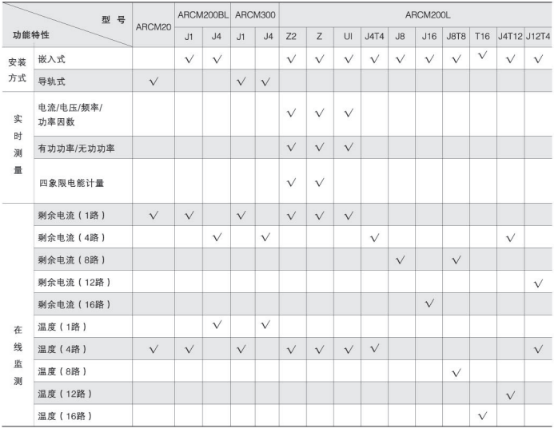

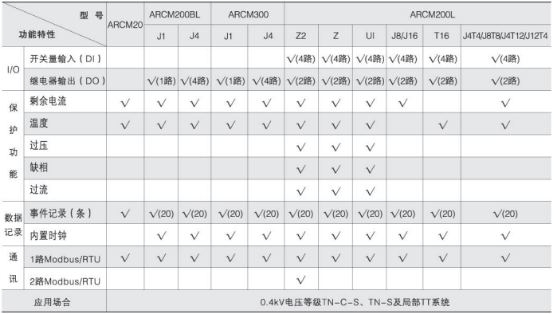

  6.1漏电流探测器选型一览表

电气火灾监控模块
漏电流监控模块

  7 附件

  7.1 AKH-0.66L剩余电流互感器

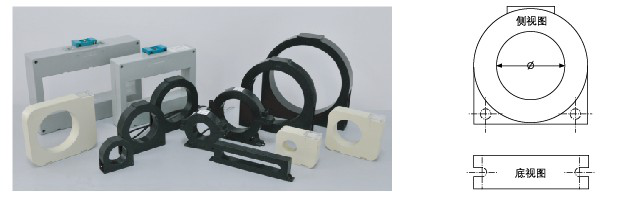

  7.1.1产品外观

剩余电流互感器

  7.1.2漏电流互感器选型表

漏电流探测器型号
